530 吊輪W79*L23*D26
於軌道中滑動,使門片開關
單片門載重 60~80KG產地 TW · 烤漆 ×
530 吊片W100*D17
合入門片上框並與吊輪結合
顏色提供 鋁色/黑色產地 TW · 烤漆 ×
塑膠上擋止W40*H22*D24
門片開/關停止點控制
顏色提供 鋁色/黑色(染色)產地 TW · 烤漆 ×
擋止W51*H15*D19
鎖入地面於下框內,穩定門片移動軌跡
顏色提供 鋁色/黑色產地 TW · 烤漆 ×
L 型擋止長 W24.6*H39.5*D17.5
短 W28.7*H34.9*D17.5
連動時之門片帶動裝置
顏色提供 鋁色/黑色產地 TW · 烤漆 ×
推拉門彈簧下輪W86.3*H35.3*D15
合入門片下框並於下軌凹槽內滾動
適用於上懸下拉式門片產地 TW · 烤漆 ×
緩衝五金組—
懸吊門片開關時單向或雙向緩衝
兩種型式:一般緩衝滑輪組(mini 門寬 480~650mm 限重 50kg、零重力 550~1000mm 限重 50kg、重型 1000mm 以上限重 100kg);NS-AB 按壓式緩衝滑輪組 + 自動回歸(門寬 600~1200mm 限重 35~60kg)。組成:緩衝滑輪組 / 合金勾塊(單向 1、雙向 2)/ 六角扳手 / 上滑輪 / 維修塊 / 發條定位片(按壓式)/ NS 軌道(視現場需求)產地 — · 烤漆 —

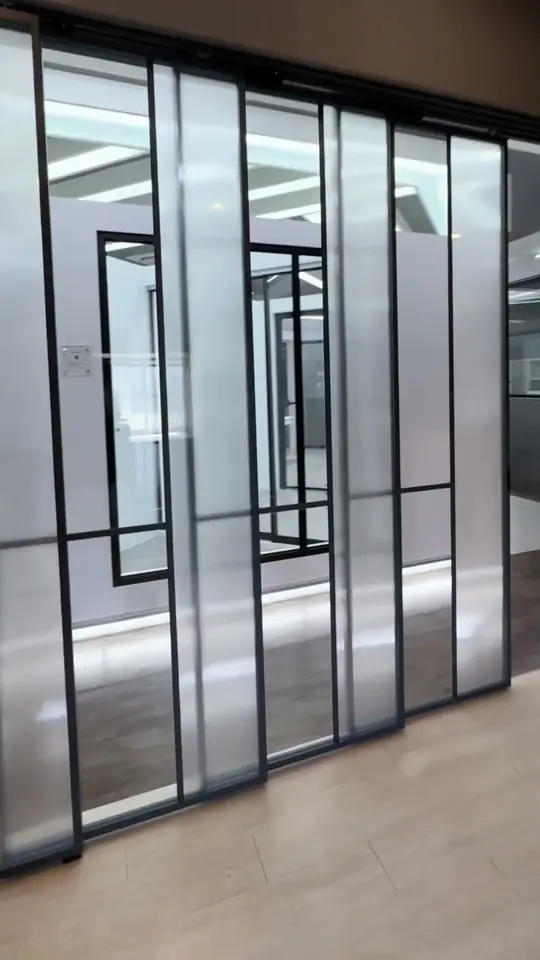

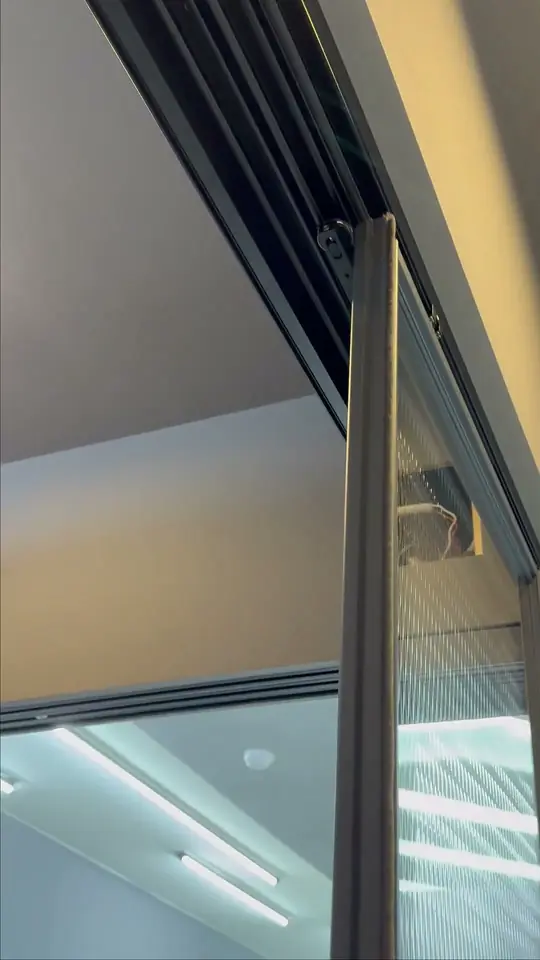

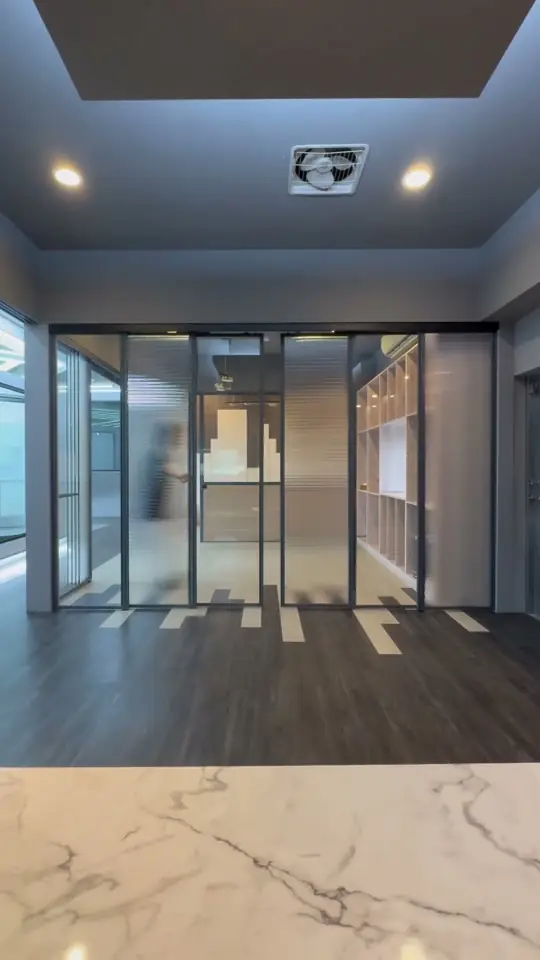

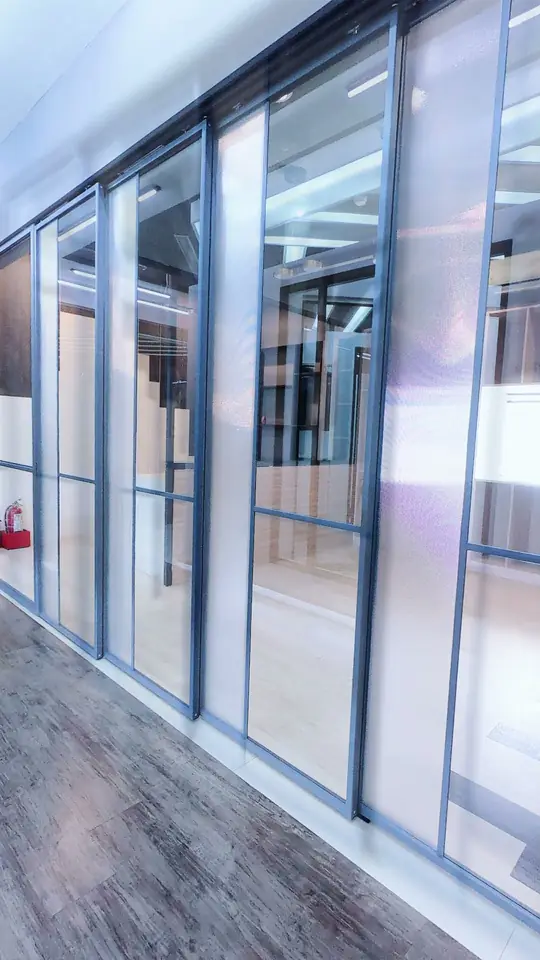

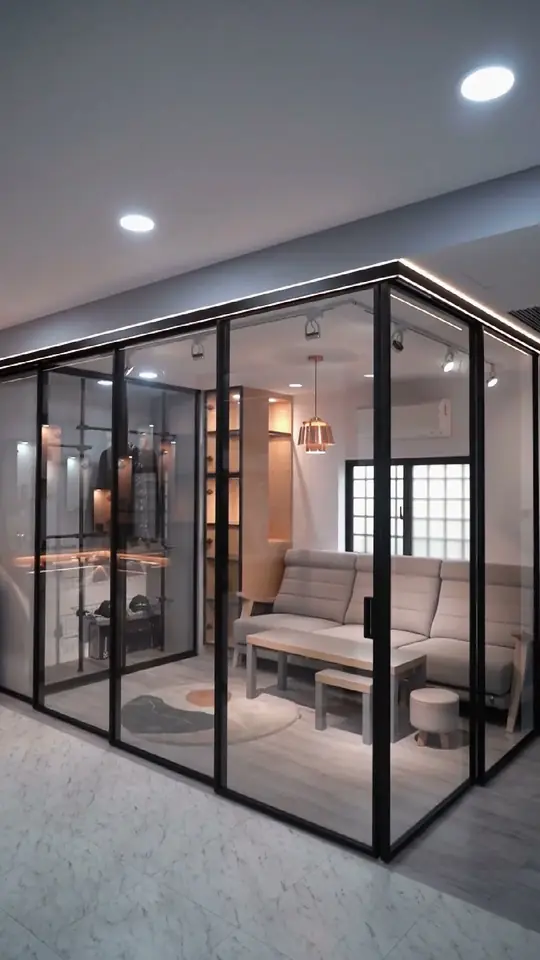

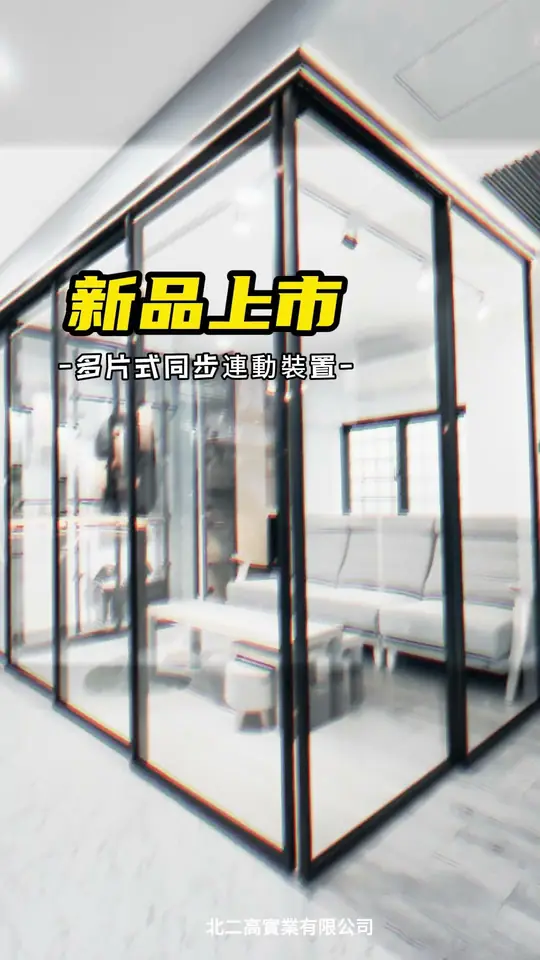

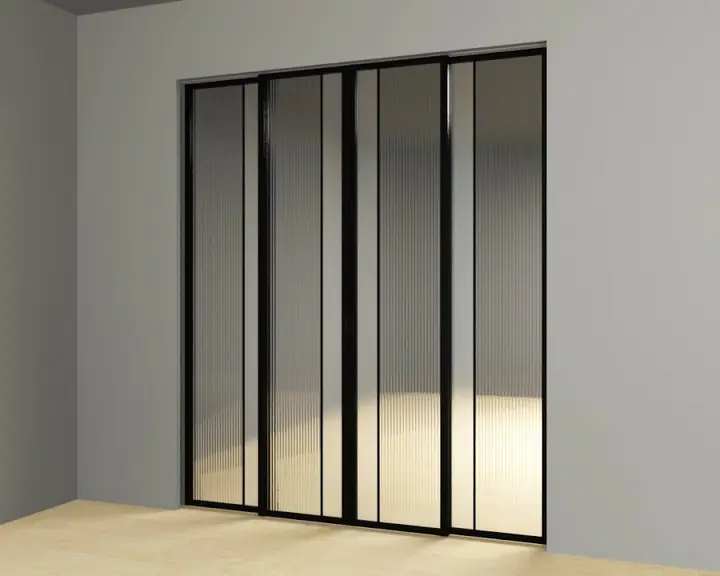

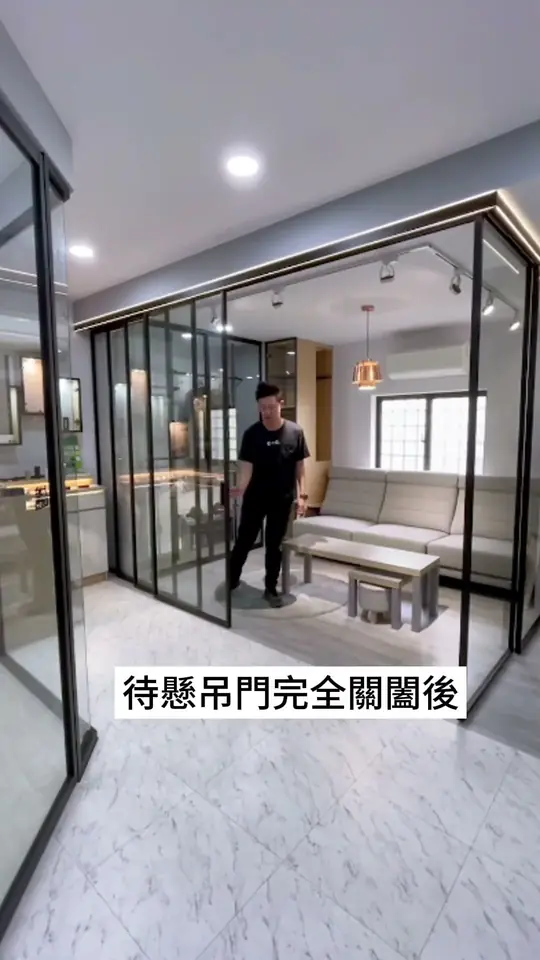

同步連動五金組—
多片式門片同步連動
型錄 p13 為實品圖版,未列逐件規格;因應緩衝及連動五金,門片寬度需 > 700mm/片產地 — · 烤漆 —
NS 黏貼式把手薄 W45*H170*D8
厚 W45*H170*D13
貼於門片玻璃,開關門片施力點
款式選擇依板材厚度而定產地 TW · 烤漆 ○
黏貼式把手長 W32*H136*D13
短 W32*H105*D13
貼於門片玻璃,開關門片施力點
產地 TW · 烤漆 ○
嵌入式把手限 LD / LS 立框W19*H105*D12
合入門片立框,開關門片施力點
產地 TW · 烤漆 ○
C 型把手W40*H170*D7
鎖入固定於立框,開關門片施力點
產地 TW · 烤漆 ○
暗取手限 LD / LS 立框W24*H50*D11
合入門片立框,開關門片施力點
僅表面可烤漆產地 CN · 烤漆 ○
長鉤鎖限 LD / LS 立框W40*H175*D28~51(依門厚調整)
玻璃/板材須挖孔,合入後門片可上鎖
規格提供 房間型/浴室型;顏色提供 砂面鎳/黑鎳磨砂產地 TW · 烤漆 ×
長鉤鎖座限 LD / LS 立框LS框用 W48*H190*D31
LD框用 W58*H190*D31
玻璃/板材須挖孔,與長鉤鎖結合使用
產地 TW · 烤漆 ○
方鉤鎖限 LD / LS 立框直徑52*W65*H65*D31~55(依門厚調整)
玻璃/板材須挖孔,合入後門片可上鎖
規格提供 房間型/浴室型;顏色提供 砂面鎳/平光黑產地 TW · 烤漆 ×
方鉤鎖座限 LD / LS 立框LS框用 W80*H80*D31
LD框用 W90*H80*D35
玻璃/板材須挖孔,與方鉤鎖結合使用
產地 TW · 烤漆 ○
多段式地栓限 LS 立框W17*H160*D14.6
門片開/關完成時固定位置
門栓推出最長 78.5mm產地 TW · 烤漆 ×
